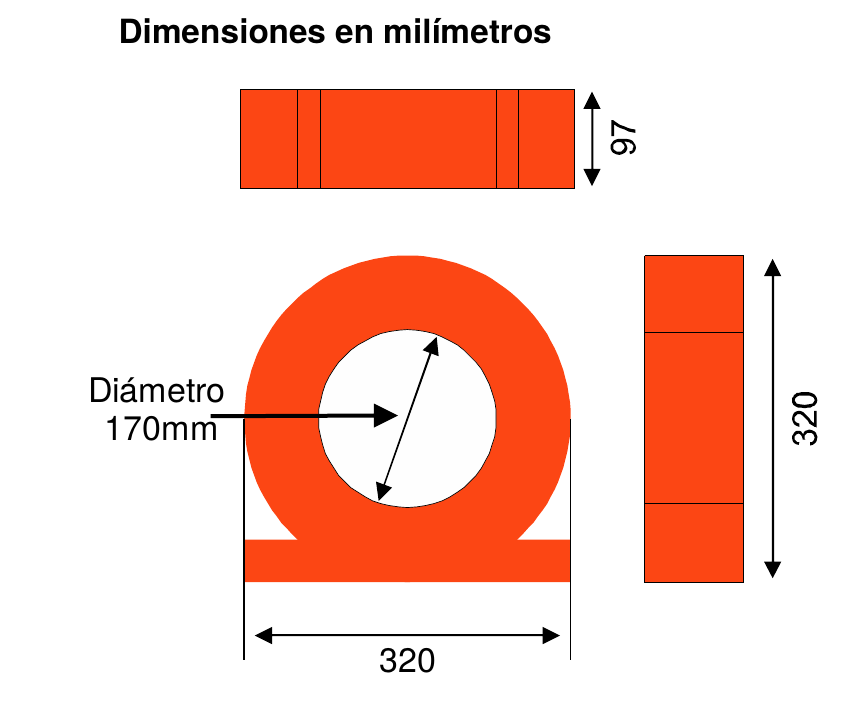

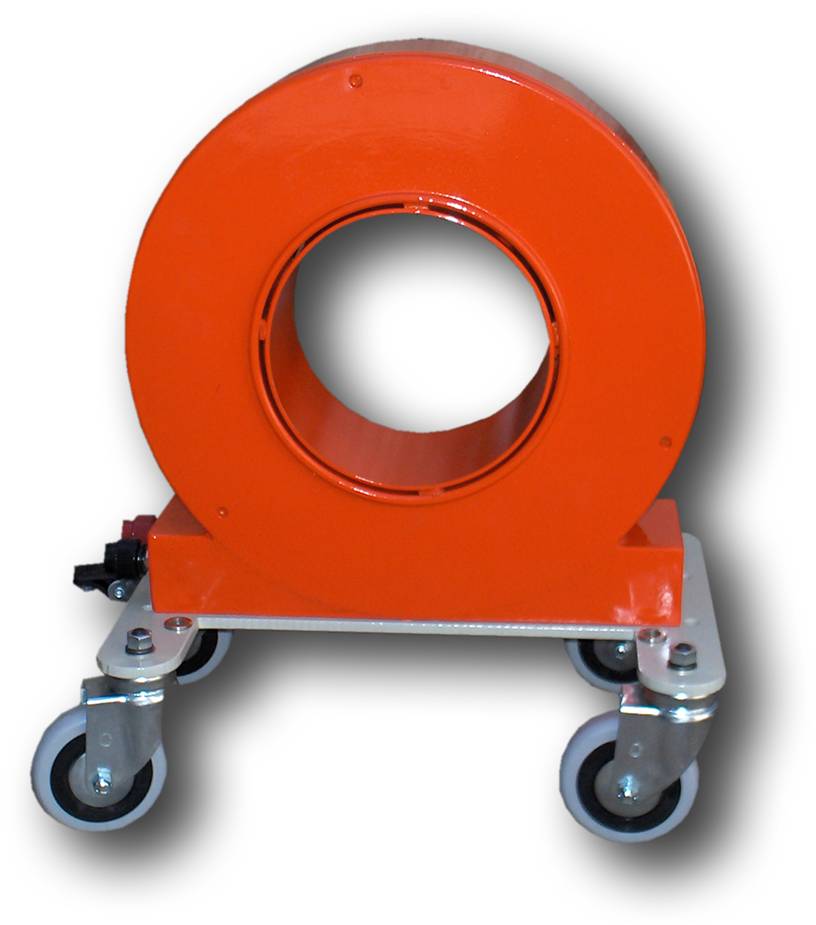

Características generales

Para una correcta utilización del inyector de corriente, se deberá pasar un conductor por el centro del mismo, conformando una espira cerrada.

Se puede alimentar con un variac para poder regular la corriente a inyectar. La tensión de entrada del inyector es de 220V AC, y la corriente que circula por los bornes de entrada no debe superar los 27A.

Mientras mayor impedancia tenga el cortocircuito realizado por el centro del inyector, menos corriente generará. A continuación se presenta una tabla con la corriente que podrá inducirse dependiendo de la impedancia del cortocircuito, siempre teniendo 220V de alimentación.

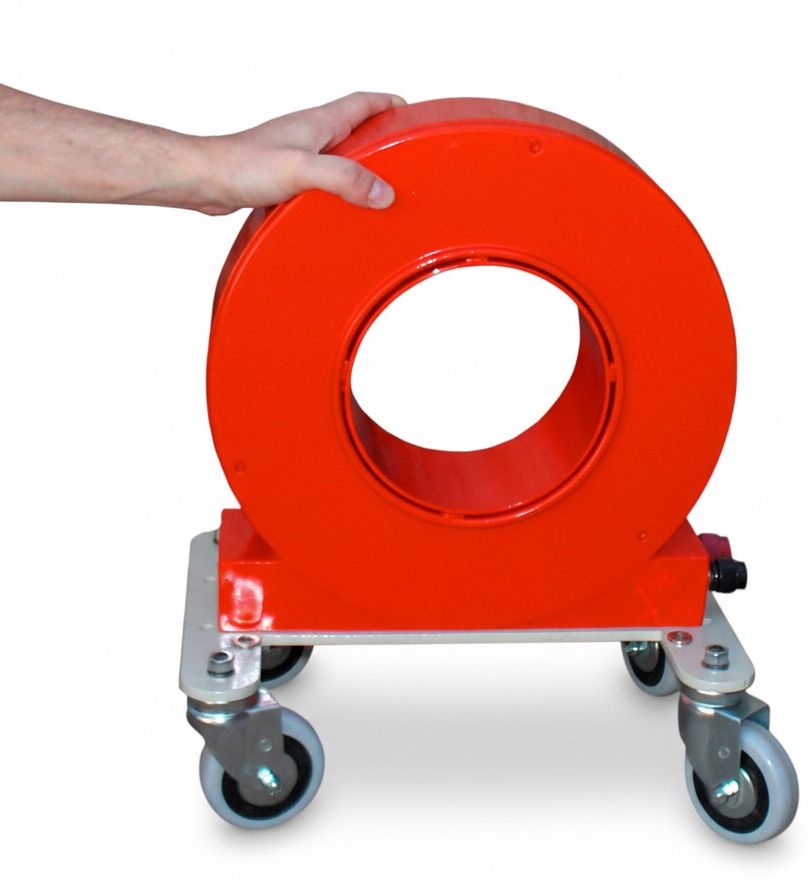

Inyector de corriente 6000VA sostenido con la mano - El Toroide

Impedancia de cortocircuito y corriente inducida
Impedancia de cortocircuito	Corriente inducida
240 µOHM	5000A
300 µOHM	4000A
400 µOHM	3000A
600 µOHM	2000A
1,2 mOHM	1000A
2,4 mOHM	500A

En caso de necesitar una tensión mayor a 1,2V de tensión inducida, se podrán pasar dos o más vueltas por el centro del inyector. De esta forma se aumentará la tensión, pero se reducirá la corriente del cortocircuito (recordar siempre no superar los 27A en la entrada del inyector).

Si se necesita mayor potencia total, se pueden utilizar dos o más inyectores a la vez, pasando el mismo conductor por el centro de todos los inyectores. De esta forma se sumarán las tensiones de salida y se mantendrá la corriente de inducción.

Voltaje de salida (alimentación 220V) según número de vueltas
Voltaje de salida	Corriente máxima de salida	N° de vueltas por el centro
1,2V	5000A	1
2,4V	2500A	2
3,6V	1666,6A	3
X · 1,2V	5000/X A	X

Configuraciones de conexión

El inyector puede conectarse en distintas configuraciones según la tensión y corriente que se necesite inducir en el circuito bajo prueba.

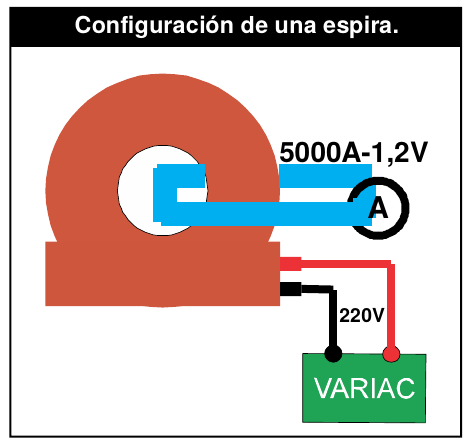

Configuración de una espira - Inyector de corriente 6000VA El Toroide

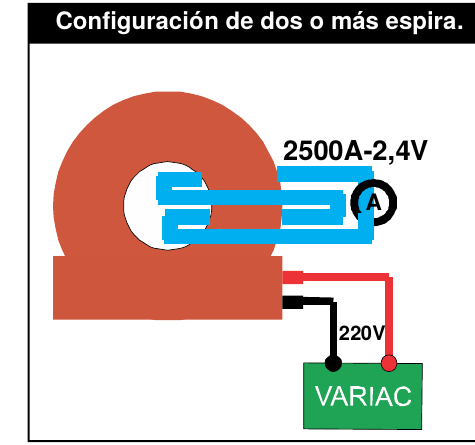

Configuración de dos o más espiras - Inyector de corriente 6000VA El Toroide

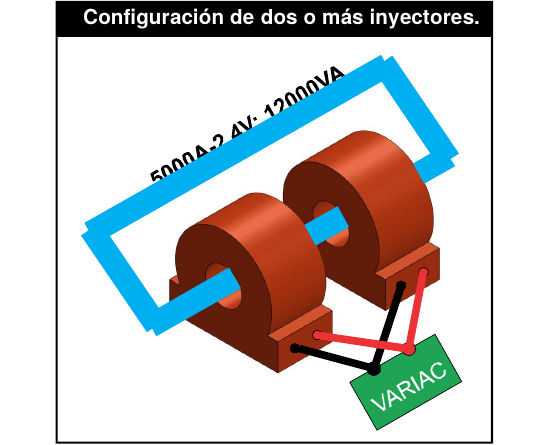

Configuración de dos o más inyectores - Inyector de corriente 6000VA El Toroide

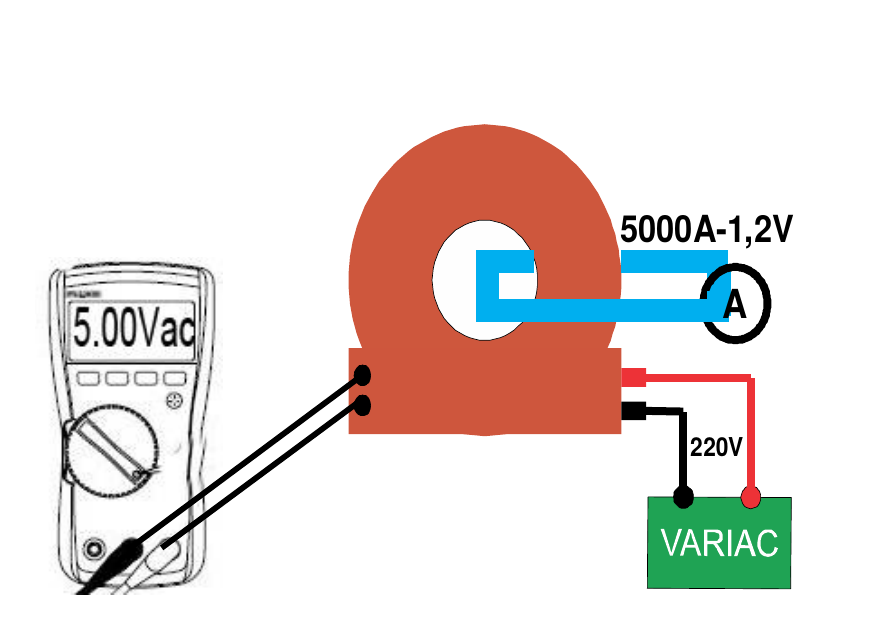

Medición de corriente

El inyector de corriente cuenta con un transformador de medición interno, el cual entregará una señal de 5Vac cuando circulen 5000A por el lazo principal.

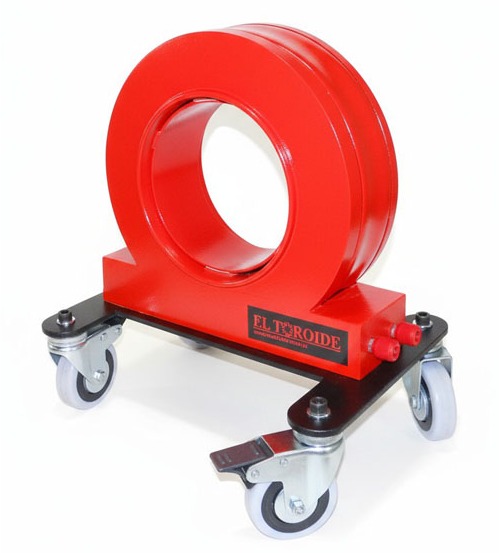

El TI de medición interno está conectado a dos bornes externos en la parte lateral del inyector. Este transformador tiene una precisión del 1% desde el 100% hasta el 1% de la escala, brindando una lectura directa de la corriente circulante.

Ejemplo: cuando circulen 5000A, el sensor entregará 5Vac. Cuando circulen 1230A, el sensor entregará 1,230Vac.
