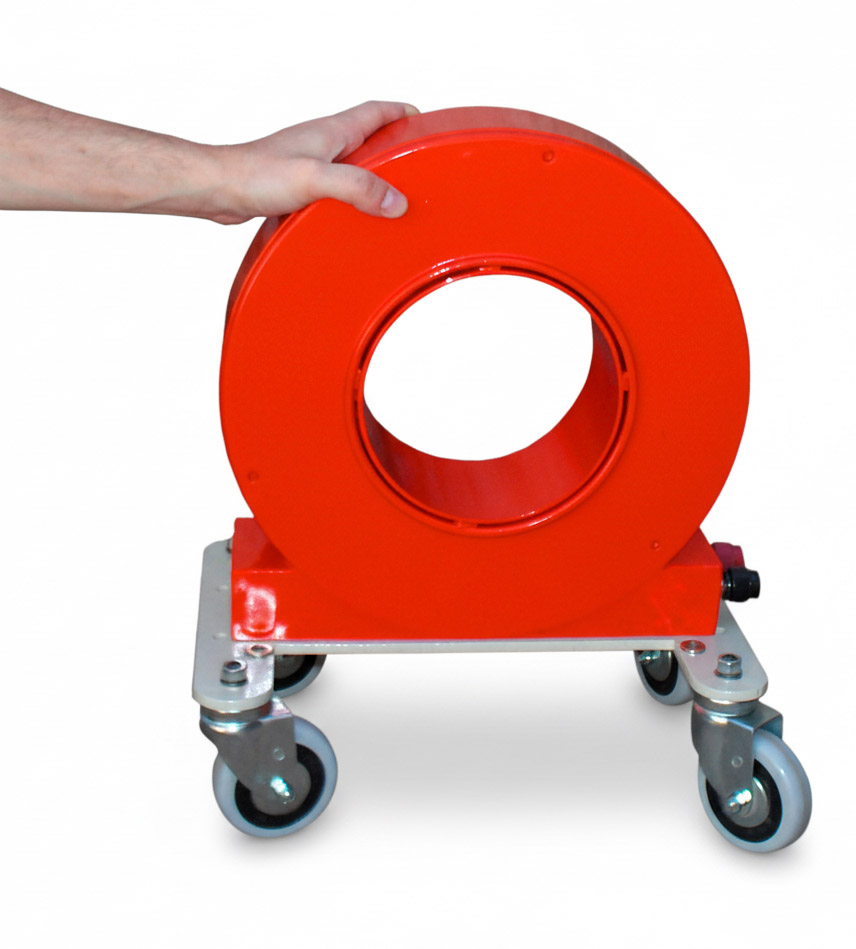

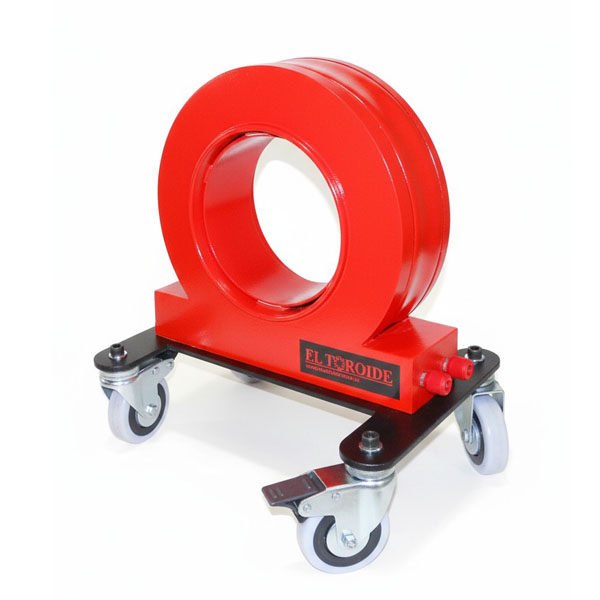

Inyector de Corriente 5000Aac

Características generales

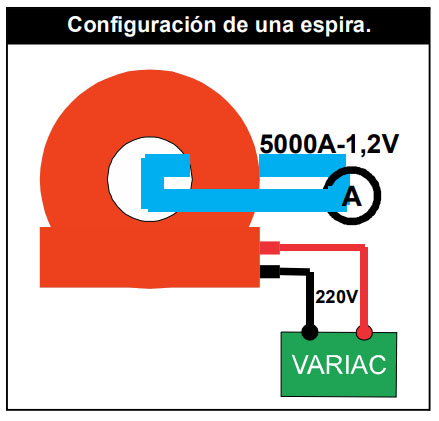

Para una correcta utilización del inyector de corriente, se deberá pasar un conductor por el centro del mismo, conformando una espira cerrada.

Se puede alimentar con un variac para poder regular la corriente a inyectar. La tensión de entrada del inyector es de 220V AC, y la corriente que circula por los bornes de entrada no debe superar los 27A.

Mientras mayor impedancia tenga el cortocircuito realizado por el centro del inyector, menos corriente generará. A continuación se presenta una tabla con la corriente que podrá inducirse dependiendo de la impedancia del cortocircuito, siempre teniendo 220V de alimentación.

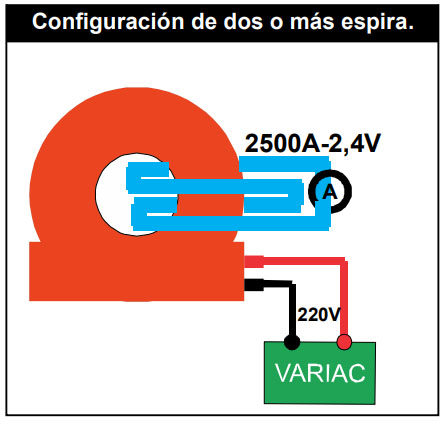

En caso de necesitar una tensión mayor a 1,2V de tensión inducida, se podrán pasar dos o más vueltas por el centro del inyector. De esta forma se aumentará la tensión, pero se reducirá la corriente del cortocircuito (recordar siempre no superar los 27A en la entrada del inyector).

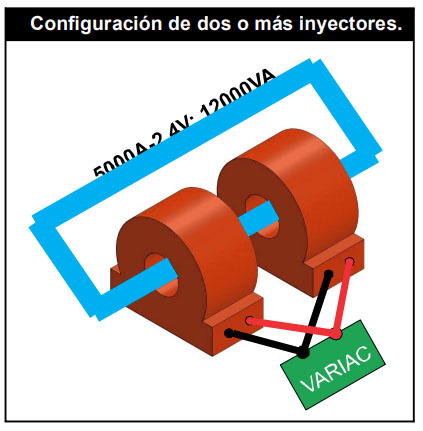

Si se necesita mayor potencia total, se pueden utilizar dos o más inyectores a la vez, pasando el mismo conductor por el centro de todos los inyectores. De esta forma se sumarán las tensiones de salida y se mantendrá la corriente de inducción.
