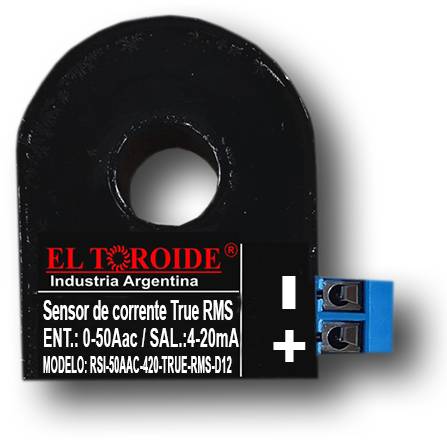

Sensor de Corriente Modelo RSI D12 — Salida 4-20mA

Entrada: 5-10-15-20-25-30-40-50-80-100Aac
Salida: 4-20mAdc (lazo de 2 hilos)
Tensión del lazo: 12 a 24Vdc
Medición: True RMS, exactitud 0,5%
Agujero pasante: 13mm diámetro
Tipo de sujeción: Flotante, base o riel DIN
Peso: 50 grs

Sensor de corriente True RMS

Transductores de corriente alterna con transformador de medición incorporado, aptos para sistemas de medición y control, PLC y circuitos de protección. El conductor pasa por el núcleo toroidal y constituye el primario: la medición es no invasiva.

Su transformador de alta relación (1000:1) y su electrónica de última generación brindan gran estabilidad y exactitud en la medición del verdadero valor eficaz (True RMS), clave cuando la corriente no es una senoidal perfecta.

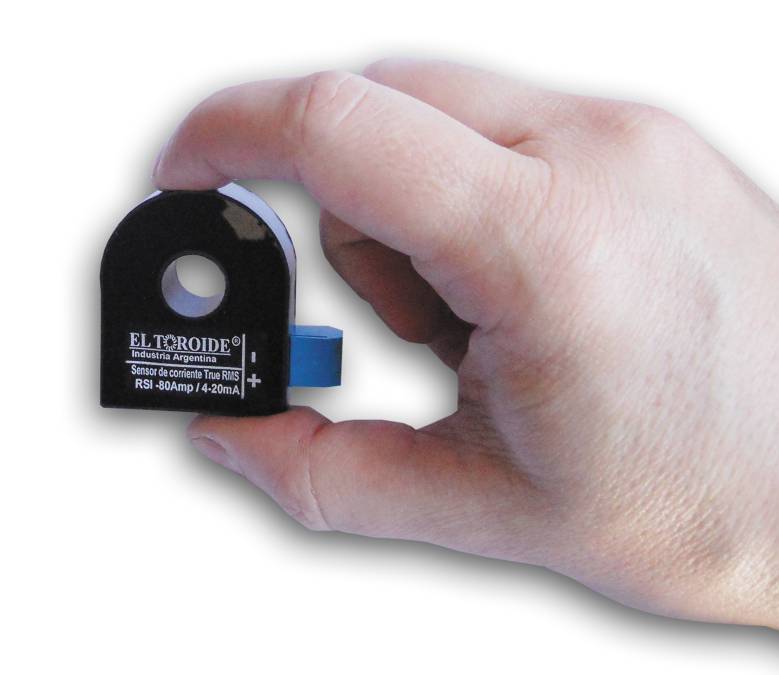

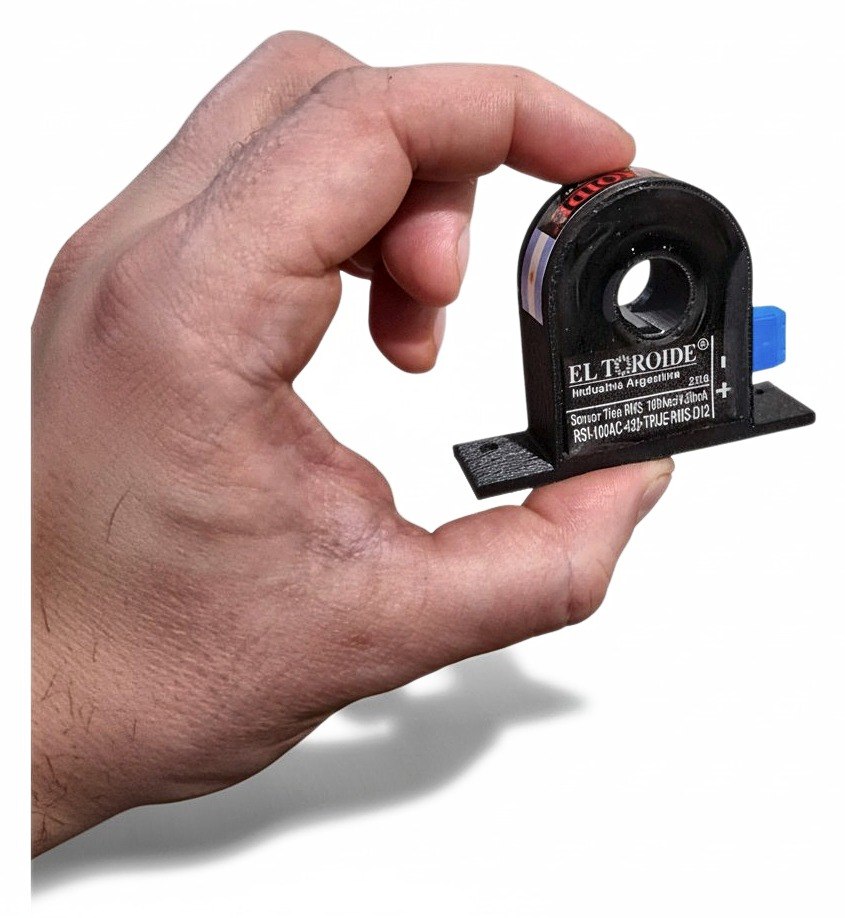

Al ser de peso y volumen reducido, el dispositivo puede instalarse flotante, precintado directamente sobre el conductor, fijado con su base mediante dos tornillos, o con soporte para riel DIN.

Salida 4-20mA

El sensor convierte la corriente medida en una corriente continua de 4 a 20mA, estándar industrial apto para PLC.

El cableado se realiza con solo dos conductores: la electrónica se alimenta desde el mismo lazo de medición (provisto por el PLC o por una fuente externa).

4mA corresponde al cero de la medición y 20mA al fondo de escala del sensor.

I = (mA − 4) ÷ 16 × fondo de escala.
Ej.: sensor de 50A, 12mA → 25A.

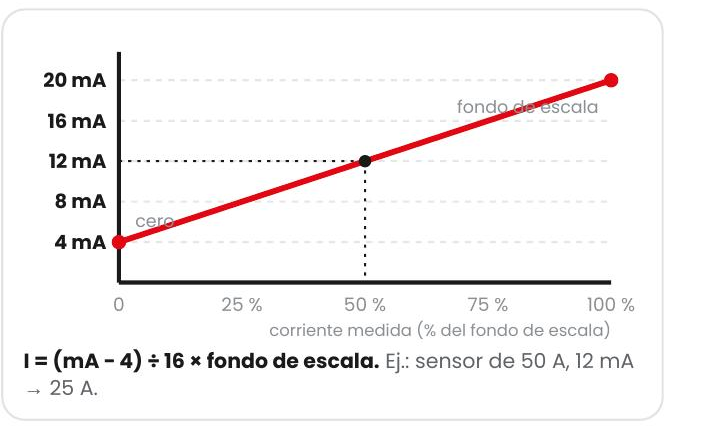

Gráfico de salida 4-20mA del sensor de corriente RSI - El Toroide

Características técnicas

Modelo

RSI-D12 · 4-20mA

Entrada (fondo de escala)

5-10-15-20-25-30-40-50-80-100Aac

Salida

4-20mAcc (lazo de 2 hilos)

Tensión del lazo

12 a 24Vcc

Medición

True RMS, exactitud 0,5%

Agujero pasante

Ø13mm

Sujeción

Flotante, base o riel DIN

Peso

50 grs

Ejemplo de nomenclatura: RSI-50AAC-420-TRUE-RMS-D12 → sensor de 0-50A ca.

Conexión

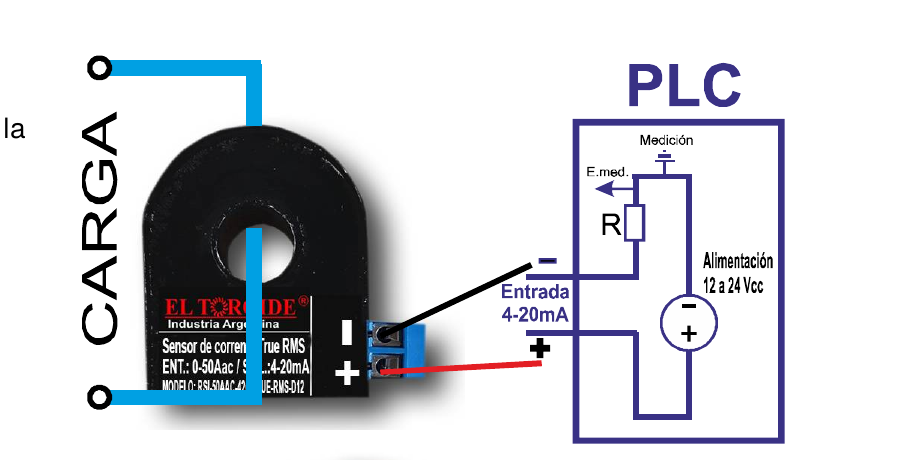

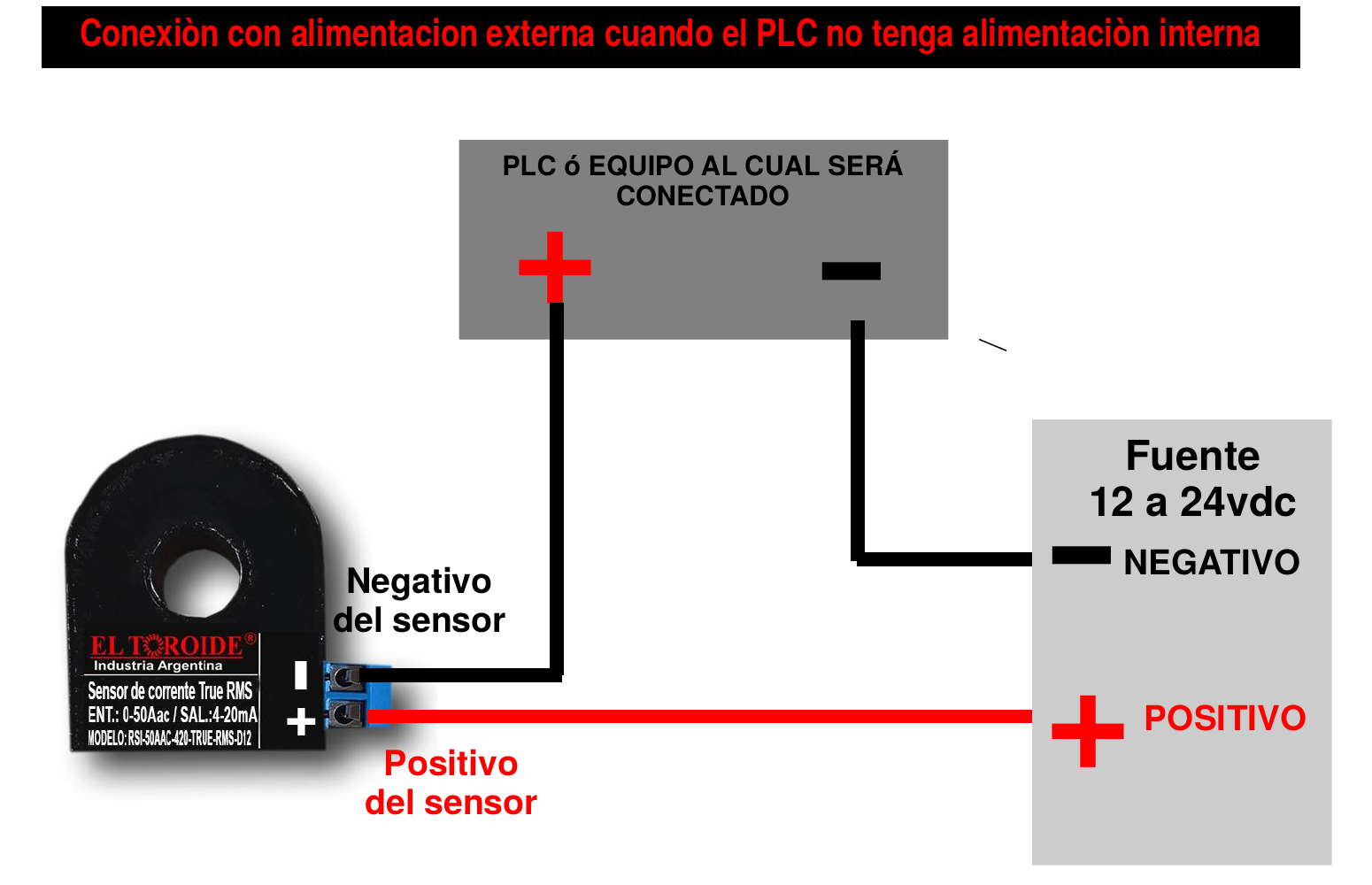

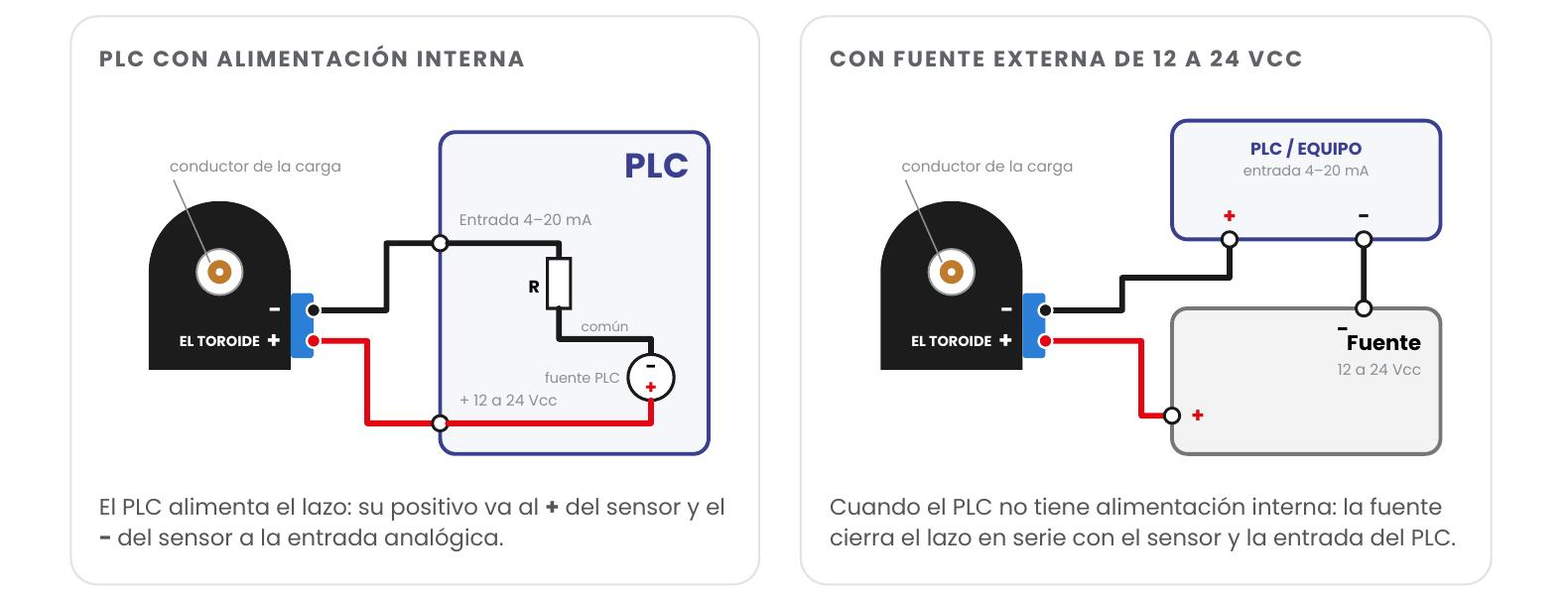

El sensor puede conectarse con alimentación provista por el propio PLC, o con una fuente externa de 12 a 24Vdc cuando el equipo no la tenga disponible en el lazo de medición.

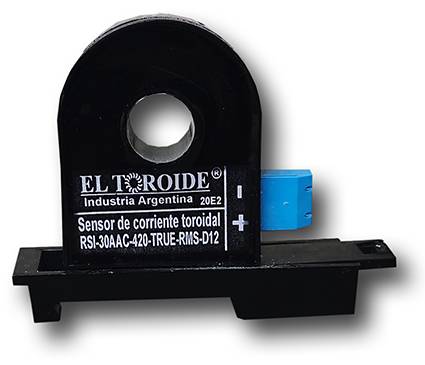

Soporte para riel DIN

Además de la versión flotante, el sensor está disponible con soporte para montaje directo sobre riel DIN, ideal para tableros e instalaciones industriales.

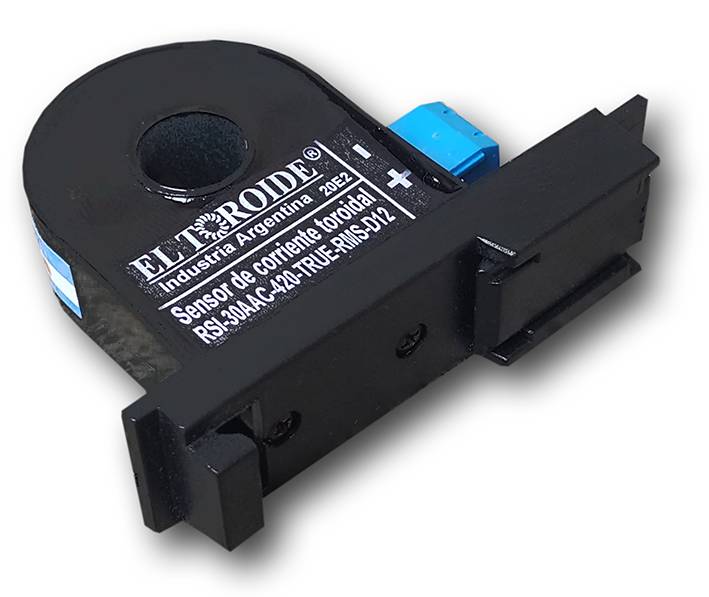

Sensor de corriente 4-20mA con soporte para riel DIN, vista angulada - El Toroide

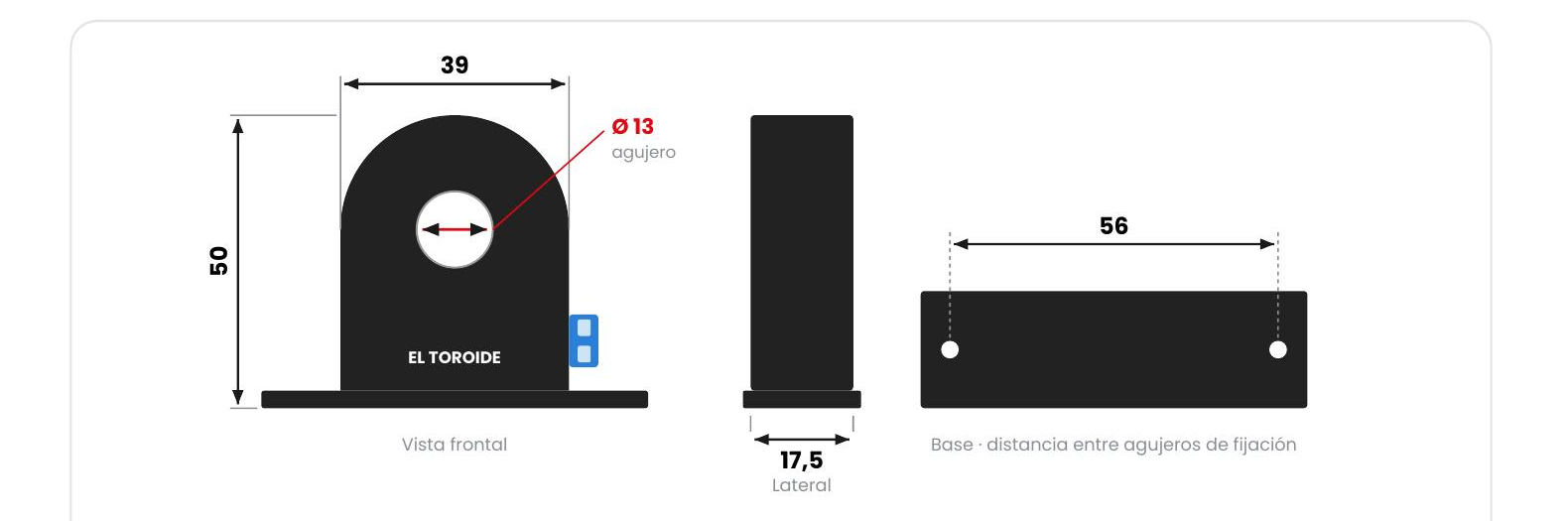

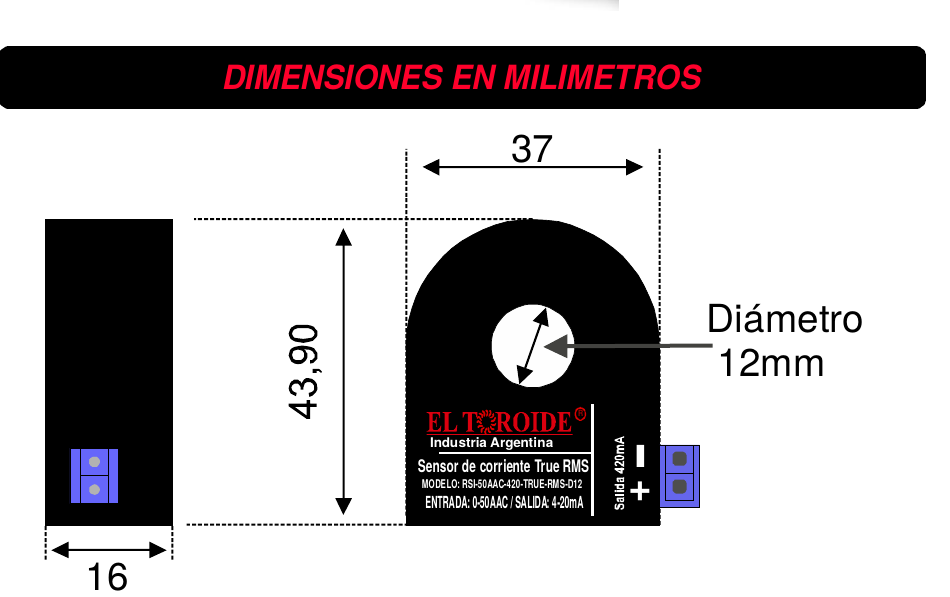

Dimensiones en milímetros

Diámetro del agujero pasante: 13 mm. Ancho: 39mm. Alto: 50mm. Profundidad lateral: 17,5mm. Distancia entre agujeros de la base: 56mm.

Plano de dimensiones del sensor de corriente 4-20mA - El Toroide, 39x50x17,5mm, agujero 13mm

Pasar el conductor de la carga por el agujero central, sin cortar ni interrumpir el circuito. Fijar el sensor con dos tornillos a través de los agujeros de la base, separados 56mm. Respetar la polaridad +/− de la bornera al conectar el lazo 4-20mA.
