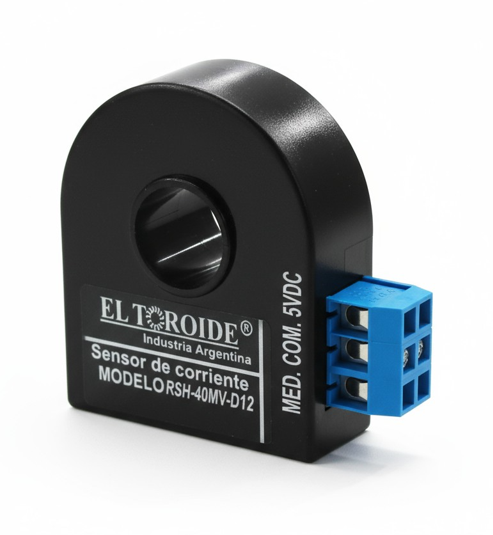

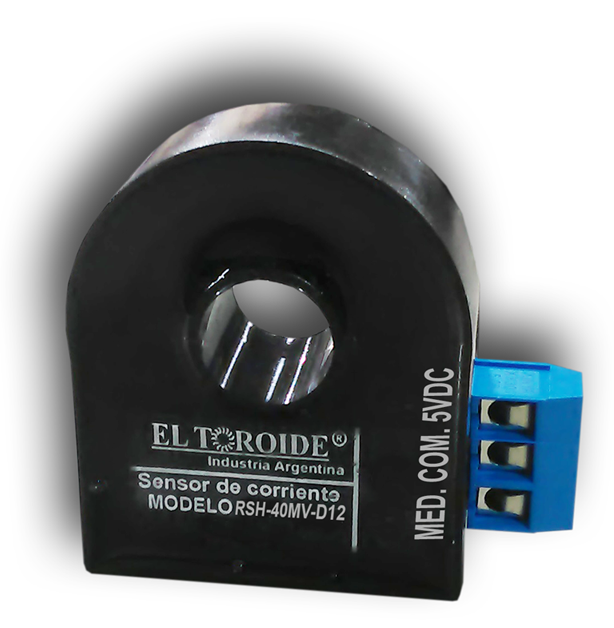

Sensor Toroidal de Corriente Alterna y Continua

Alimentación: 5Vdc
Lectura en alterna: 0-44Aac
Lectura en continua: -63Adc a +63Adc
Relación de salida: 38mV / A
Agujero pasante: 12mm diámetro

Volver a sensores de corriente continua

Sensor de corriente alterna y continua

Los sensores de corriente El Toroide modelo RSH son aptos tanto para medición de corriente alterna como para corriente continua.

Su sistema de núcleo toroidal logra medir por medio de inducción magnética, permitiendo una medición no invasiva.

Características técnicas

Modelo

RSH-38MV-D12-H

Alimentación

5Vdc

Conexión

Bornera de tres puntos: alimentación, común y medición

Precisión

Valor de lectura en alterna

0-44Aac

Valor de lectura en continua

-63Adc a +63Adc

Relación de salida

38mV / A

Tensión máxima de salida

4,9Vdc rms

Agujero pasante

12mm de diámetro

Uso para medición en corriente continua

Cuando la corriente circulante por el centro del sensor sea cero, este entregará una tensión de medición de 2,5V (Fig.1).

Al circular una corriente continua positiva por el centro del sensor, el valor de tensión de medición comenzará a aumentar desde 2,5V hasta 4,9V, siendo este último el valor máximo de medición. Al llegar a 4,9V, el efecto Hall llegará a su valor de saturación (Fig.2).

Al circular una corriente continua negativa, el sensor disminuirá la tensión que entrega de medición, desde 2,5V hasta cero volt (Fig.3).

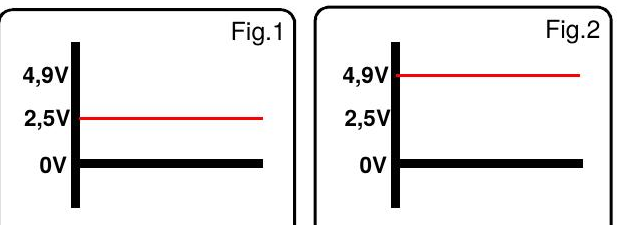

Fig.1 y Fig.2 - tensión de salida del sensor RSH-38MV-D12-H con corriente continua cero y positiva - El Toroide

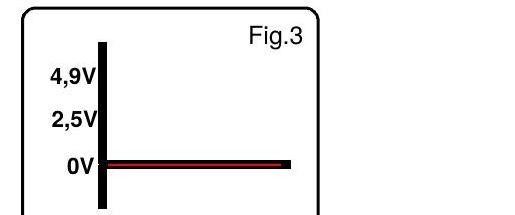

Fig.3 - tensión de salida del sensor RSH-38MV-D12-H con corriente continua negativa - El Toroide

Uso para medición en corriente alterna

Cuando la corriente circulante por el centro del sensor sea cero, este entregará una tensión de medición de 2,5V (Fig.4).

Al aumentar la corriente a medir, el sensor comenzará a entregar una señal senoidal, pero estará ubicada toda en el ciclo positivo con el centro en 2,5V, siendo cero y 4,9V el valor máximo pico a pico que entregará (Fig.5).

Si se mide la tensión de salida del sensor con un multímetro en escala de tensión alterna, este medirá cero cuando no circule corriente, y 1,67V en su máximo valor de escala, ya que el mismo medirá el valor medio (o RMS) de la forma de onda (Fig.5).

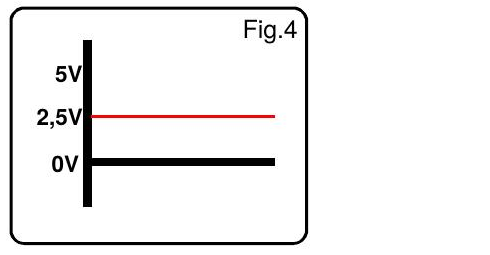

Fig.4 - tensión de salida del sensor RSH-38MV-D12-H en reposo - El Toroide

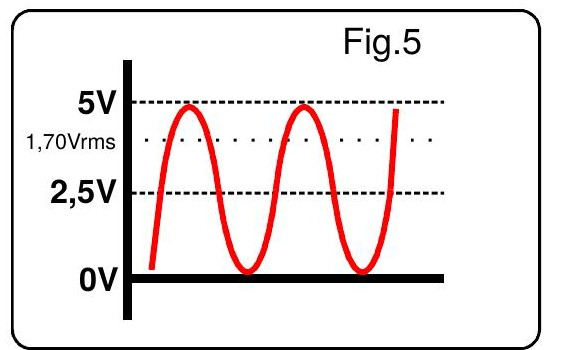

Fig.5 - señal senoidal de salida del sensor RSH-38MV-D12-H con corriente alterna - El Toroide

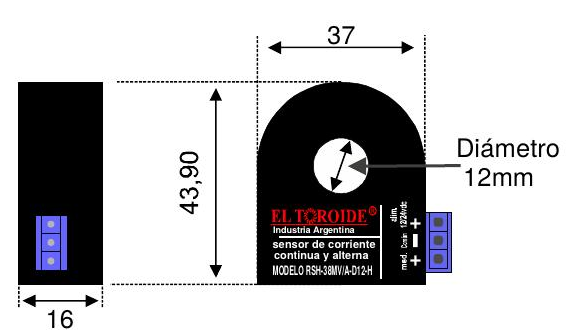

Conexión y dimensiones

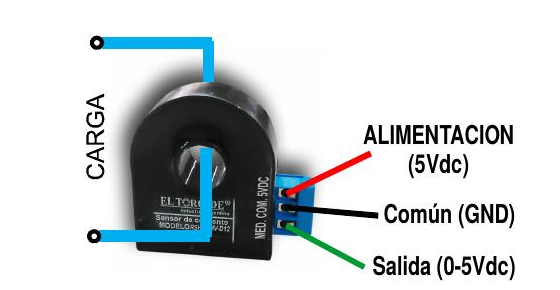

El sensor se conecta mediante una bornera de tres puntos: alimentación (5Vdc) en rojo, común (GND) en negro, y salida (0-5Vdc) en verde. El conductor a medir (carga) se pasa por el centro del núcleo.
