Los sensores de corriente El Toroide son aptos para el sensado de corriente alterna en sistemas de medición y control, circuitos de protección, etc. El conductor se introduce a través del núcleo toroidal, constituyendo el circuito primario del transformador de corriente.
Para aumentar la resolución de salida del sensor, puede incrementarse la cantidad de espiras circulantes por el centro del mismo.

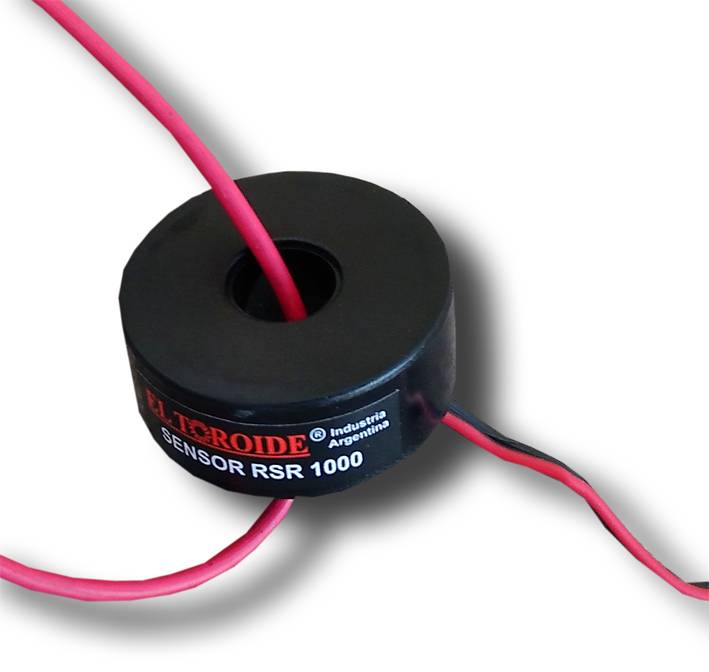

Ejemplo 1: por el conductor circulan 20A. Con una sola espira, el sensor leerá 20A y entregará 20mA.

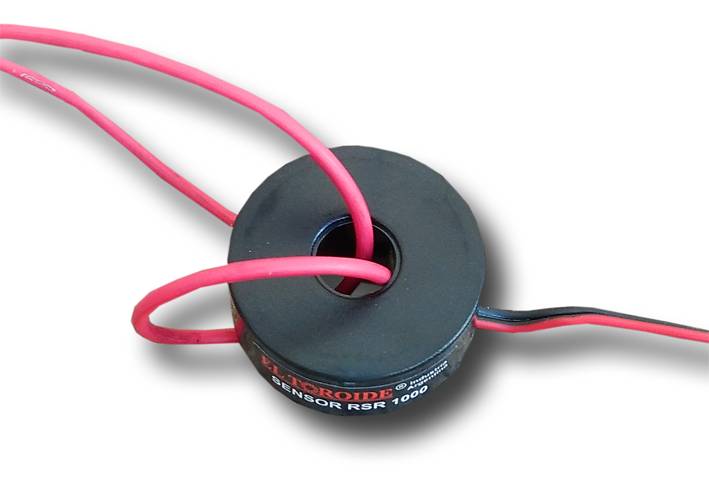

Ejemplo 2: por el conductor circulan 20A, con dos espiras por el centro del sensor. El mismo leerá 40A y entregará 40mA.
De esta forma se puede agregar la cantidad de espiras centrales que sean necesarias, siempre y cuando la corriente máxima primaria (120Aac) no se vea superada.
Para obtener una señal de tensión de salida, se debe colocar una resistencia en paralelo a la salida del sensor.

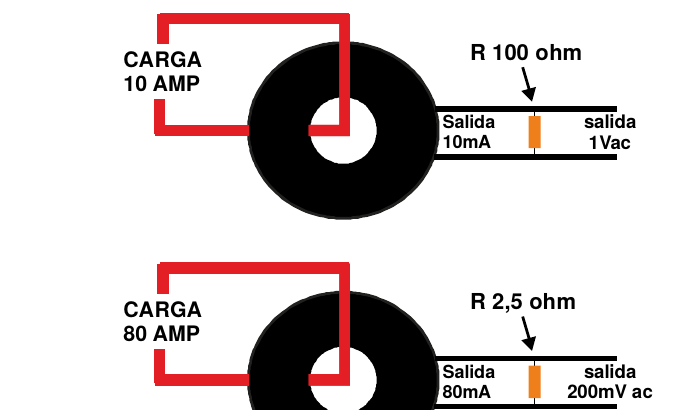

En el primer caso, tenemos una carga a medir con un consumo máximo de 10A. Para obtener una salida de 1Vac en el sensor, debemos colocar una resistencia de 100 ohm.
En el segundo caso, tenemos una carga máxima de 80A y necesitamos una salida de 200mV. En este caso debemos colocar una resistencia de 2,5 ohm.
Es recomendable que la resistencia de carga tenga la menor cantidad de ohms posible. Es imprescindible recordar que la tensión de salida no debe superar los 5Vac: luego de esta tensión el sensor se saturará y perderá linealidad en la medición.

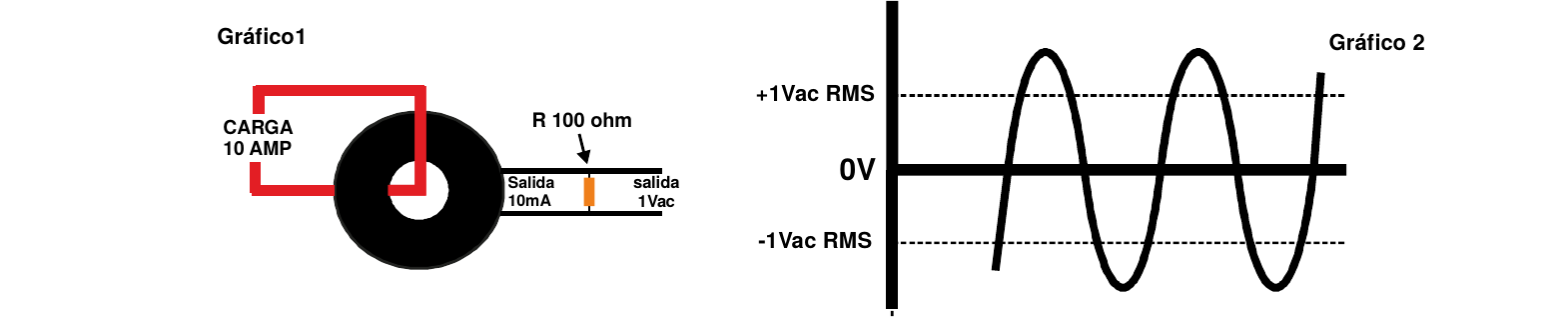

En este gráfico podemos ver cuál es la onda senoidal con ciclo positivo y negativo que nos entregará el sensor, colocándole solo una resistencia de carga a la salida.

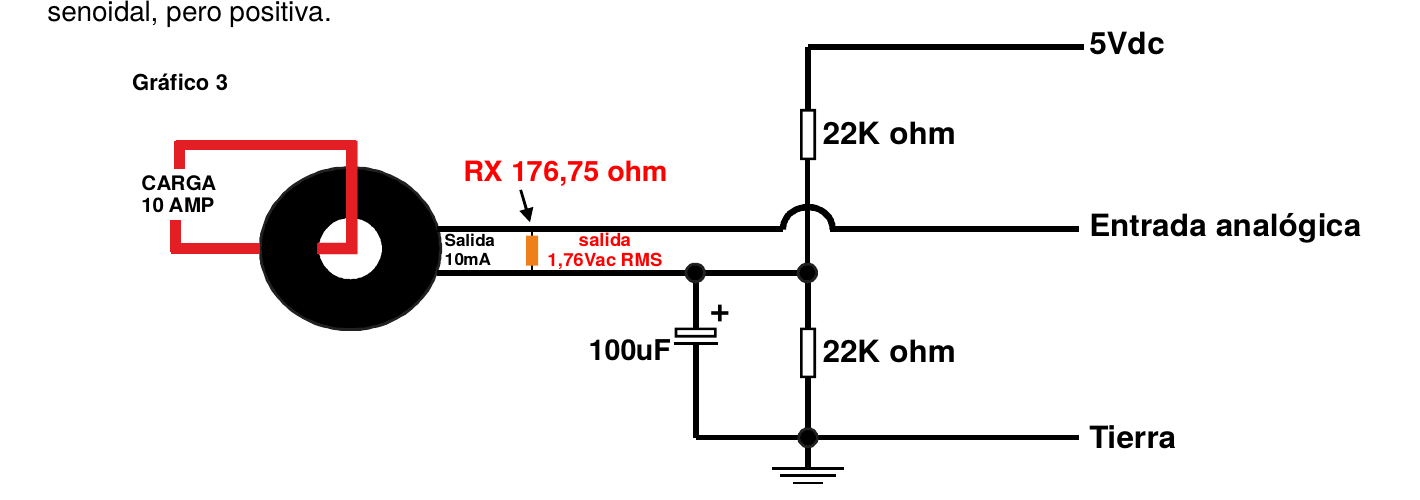

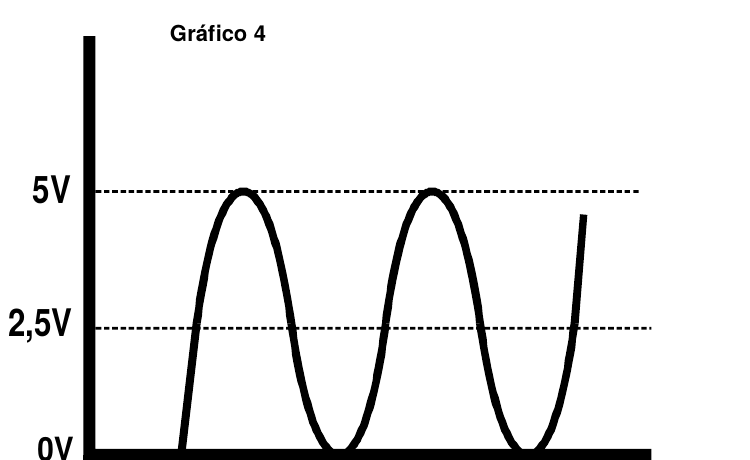

Para conectar el sensor RSR-1000 a un microchip o cualquier sistema que tenga entrada analógica positiva, se debe generar un divisor resistivo con dos resistencias y un capacitor, como se muestra en el siguiente esquema. Conectándolo a 5V, el centro de la onda senoidal quedará montado en 2,5V, obteniendo una tensión de salida senoidal, pero positiva.
Para definir el valor de pico de la onda debemos calcular RX. Esta es la tabla de resistencias que debemos usar para que, según la corriente deseada a medir, nos dé 5V pico a pico (o la resistencia accesible más cercana):
| Corriente | Resistencia RX |
|---|---|
| 100Aac | 17,67 ohm |
| 90Aac | 19,63 ohm |
| 80Aac | 22,08 ohm |
| 50Aac | 35,34 ohm |
| 40Aac | 44,17 ohm |
| 20Aac | 88,32 ohm |
| 10Aac | 176,7 ohm |

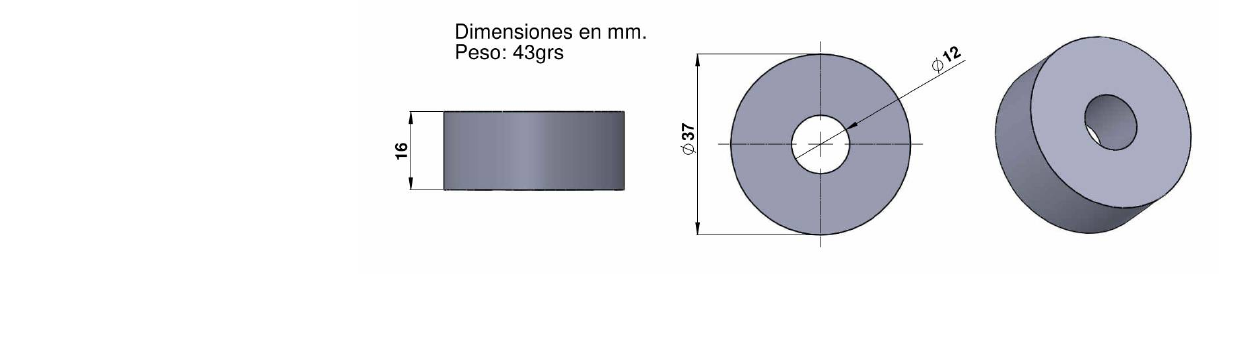

Diámetro exterior: 37 mm. Diámetro del agujero: 12 mm. Espesor: 16 mm. Peso: 43 grs.
