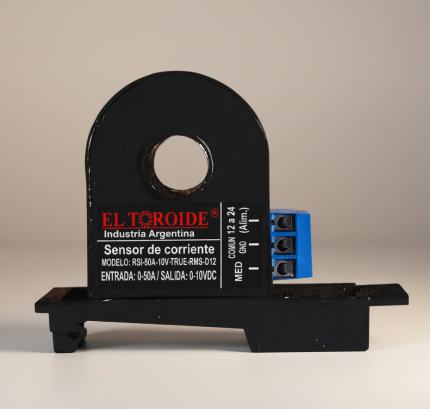

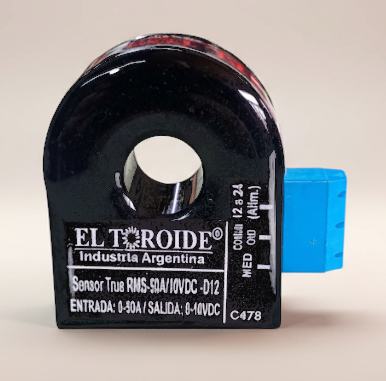

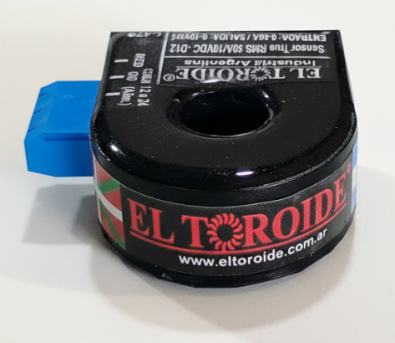

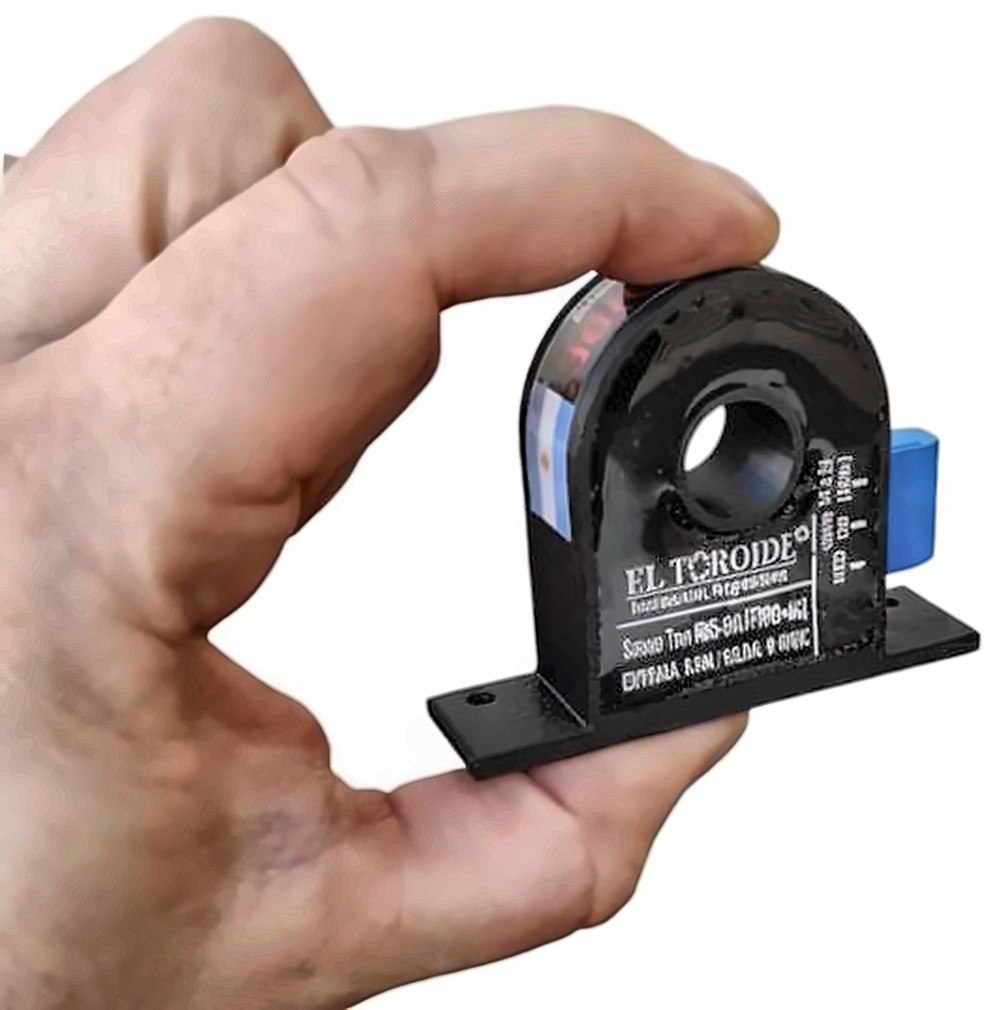

Sensor de Corriente RSEC-XXXA-10VDC-TRUE-RMS-D12

Sensor de corriente alterna y continua

Los sensores El Toroide modelo RSEC miden corriente alterna y continua en instalaciones eléctricas. Su núcleo toroidal los mantiene completamente aislados del circuito que se está midiendo: el conductor simplemente pasa por el centro del sensor.

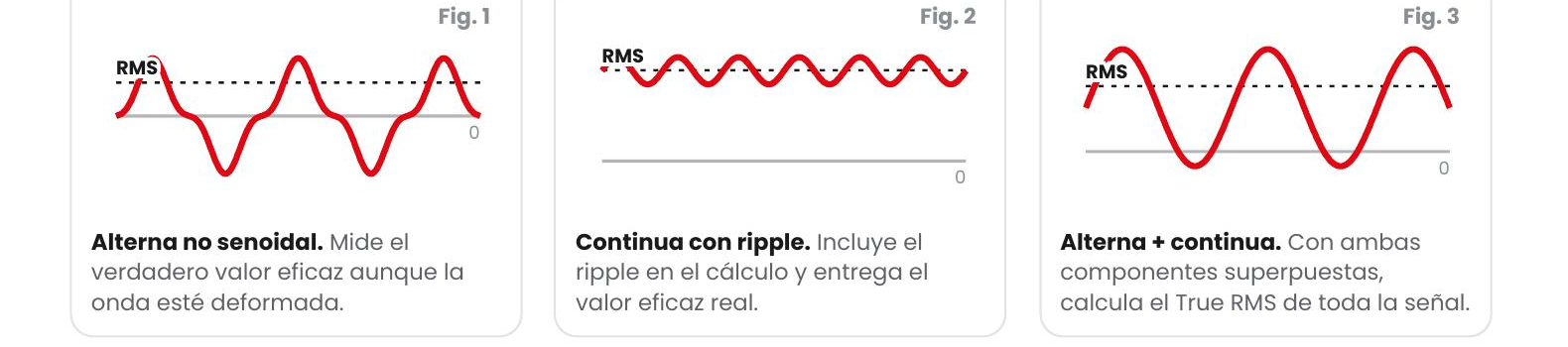

Gracias a la medición True RMS, entregan el verdadero valor eficaz aunque la forma de onda no sea perfecta.

Salida de tensión

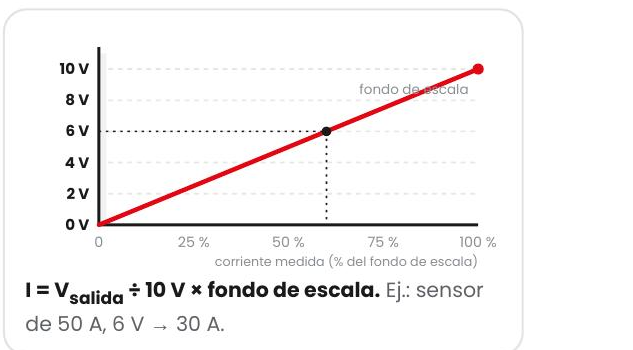

El sensor entrega una tensión continua proporcional al valor eficaz de la corriente medida: 0V corresponde a corriente cero y 10V al fondo de escala del modelo.

También disponible con salida de 0-5V o 0-3,3V, ideal para microcontroladores.

El rango útil de medición va del 2 al 100% del fondo de escala.

I = Vsalida ÷ 10V × fondo de escala.
Ej.: sensor de 50A, 6V → 30A.

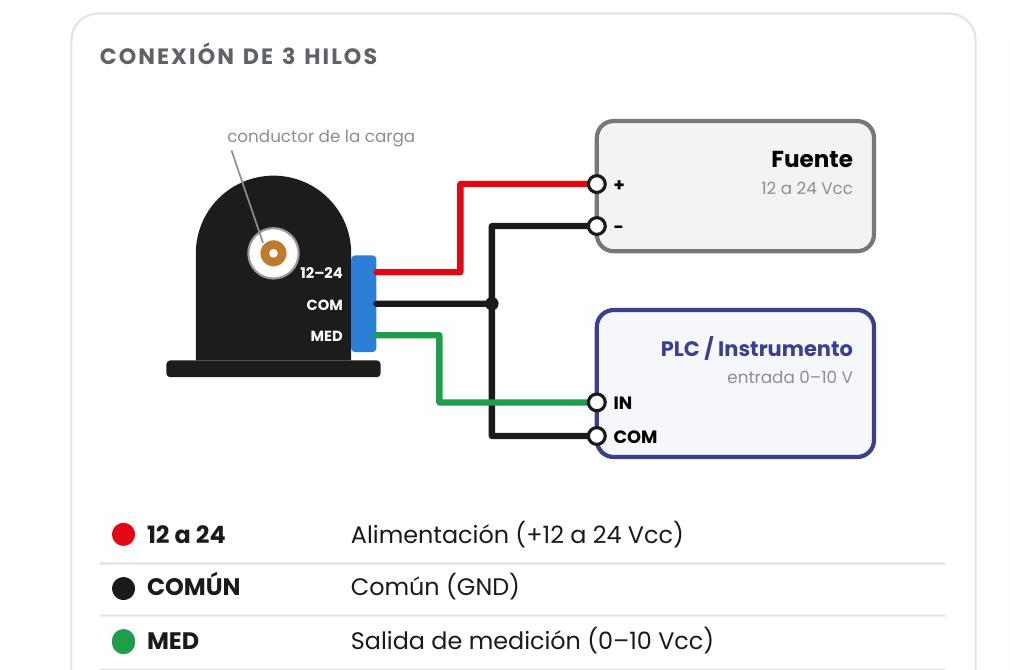

Conexión de 3 hilos

El sensor se conecta con alimentación de 12 a 24Vdc, común (GND), y la salida de medición (0-10Vdc) hacia el PLC o instrumento.

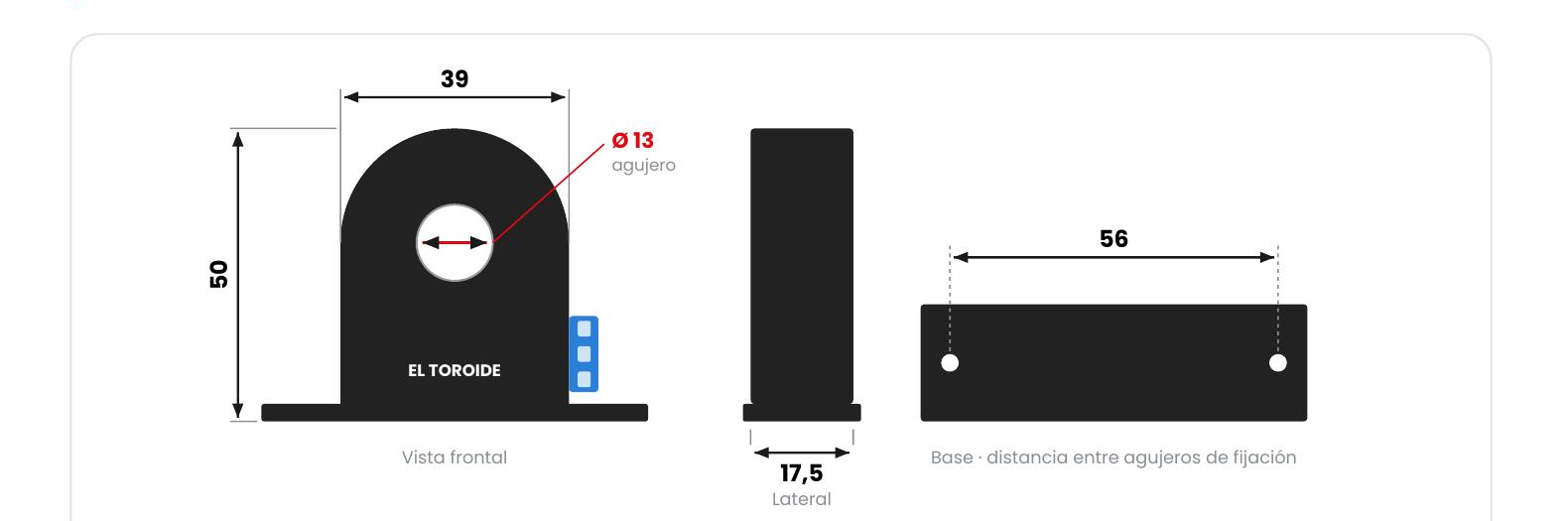

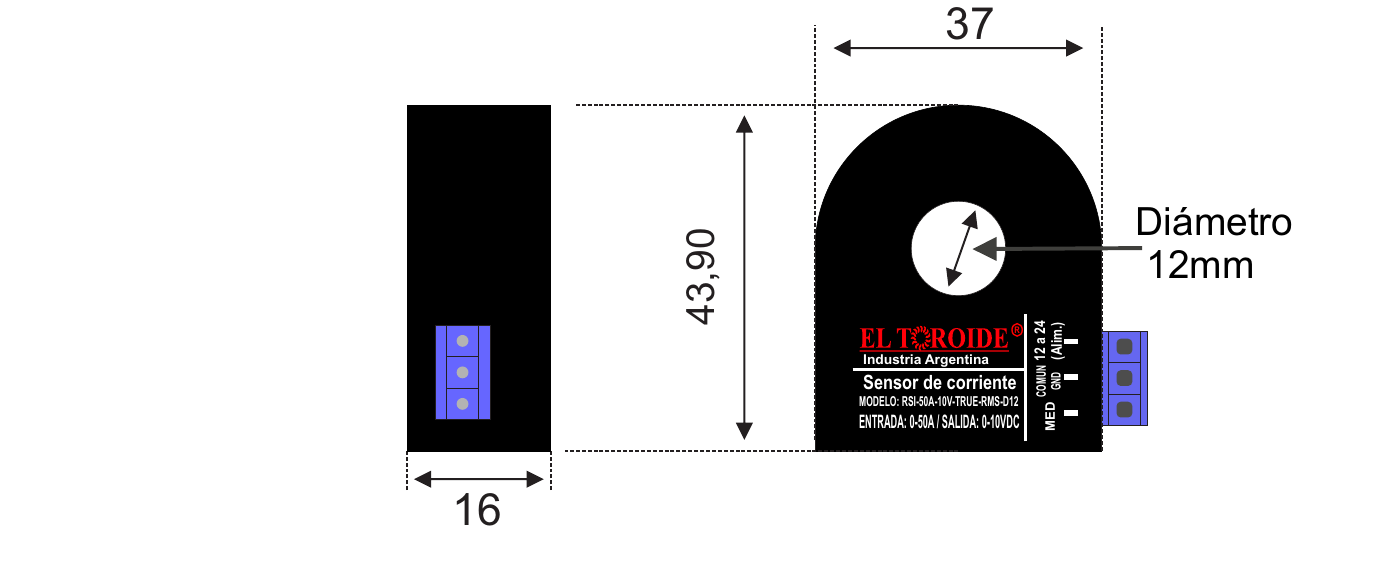

Dimensiones en milímetros

Diámetro del agujero pasante: 13 mm. Ancho: 39mm. Alto: 50mm. Profundidad lateral: 17,5mm. Distancia entre agujeros de la base: 56mm.

Pasar el conductor de la carga por el agujero central, sin cortar ni interrumpir el circuito. Fijar el sensor con dos tornillos a través de los agujeros de la base, separados 56mm.
