Autotransformadores de salida variable

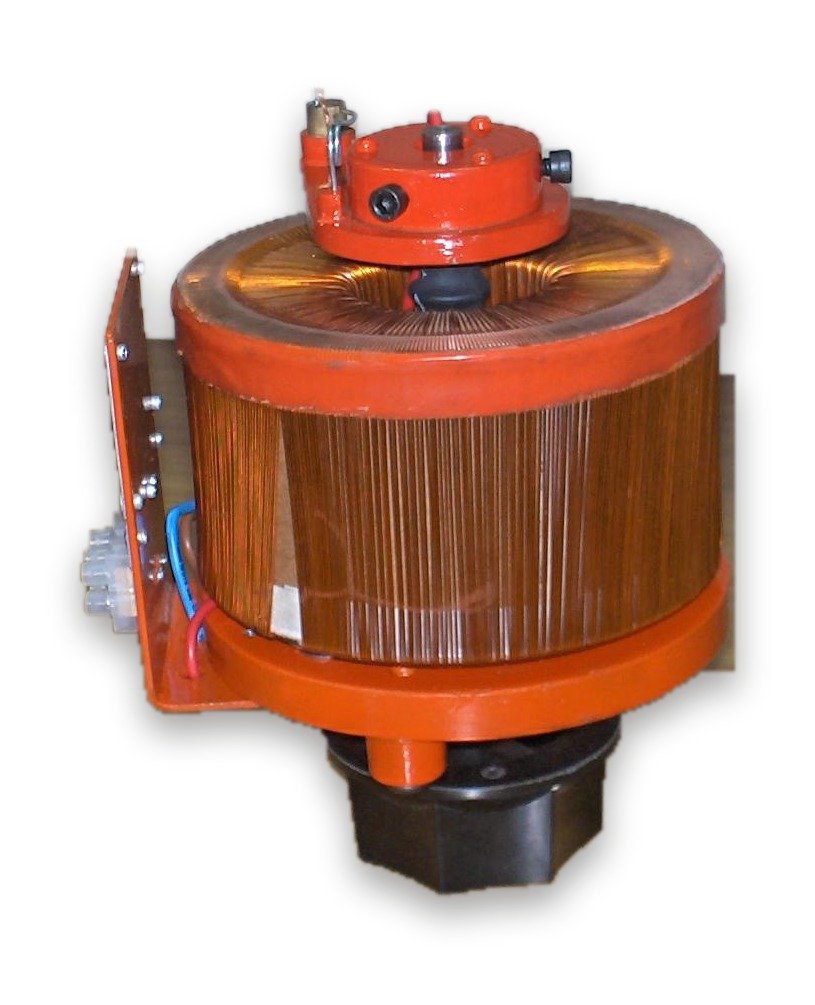

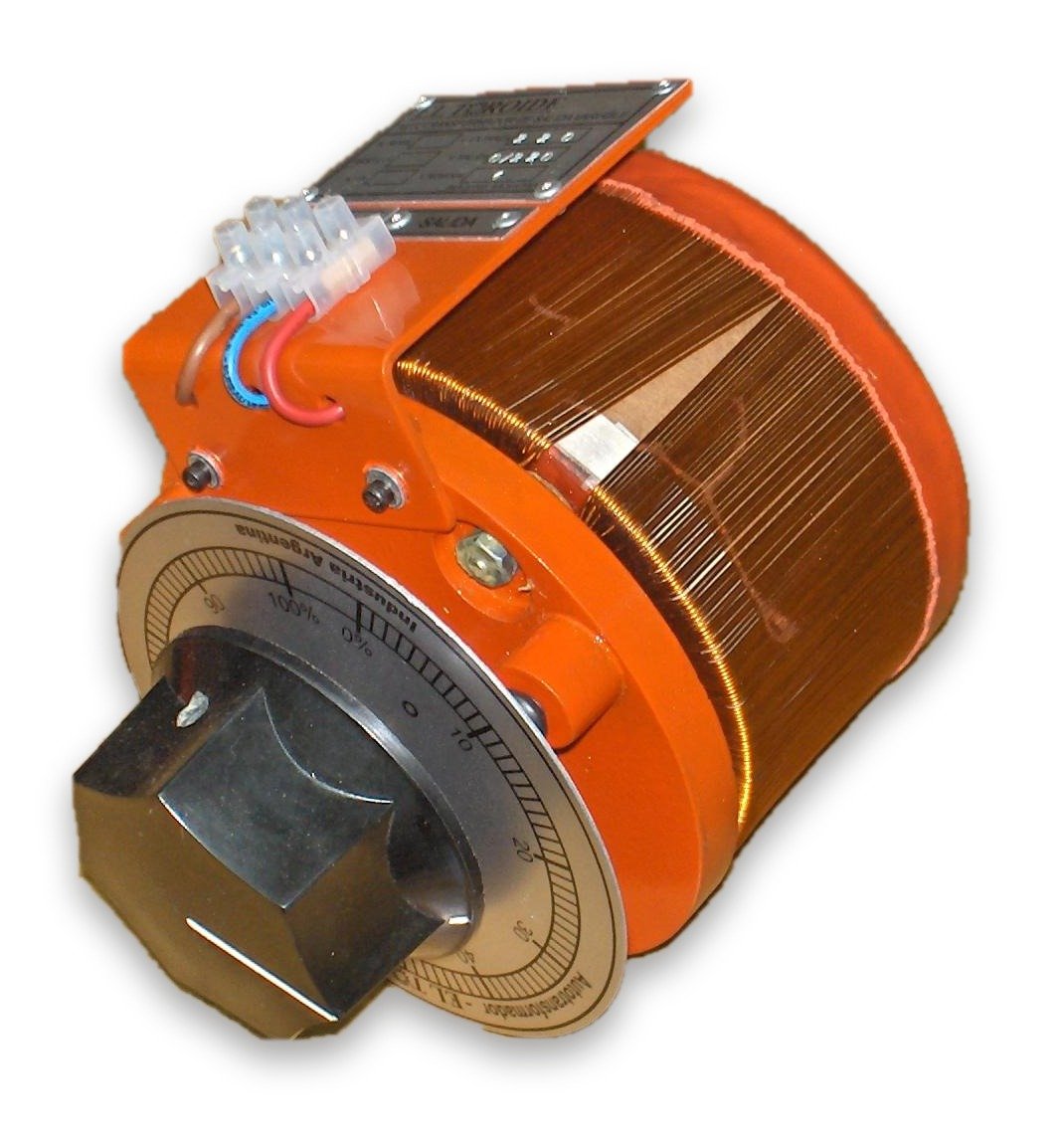

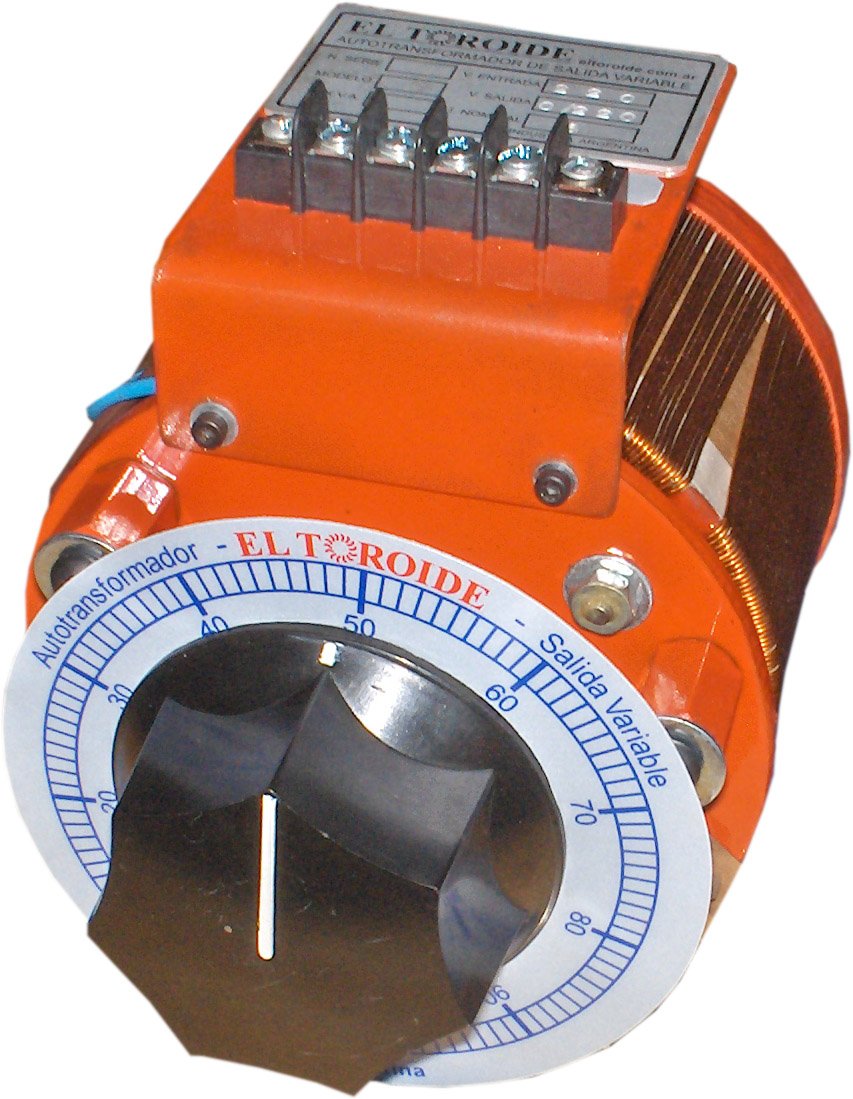

Modelo de panel, monofásico y trifásico

Los autotransformadores variables El Toroide se fabrican en una diversidad de modelos cubriendo un amplio espectro de necesidades; en un rango de corrientes de carga desde 0,5 hasta 35 Amper, y tensiones desde 110 hasta 480 Volt.

Los modelos pueden proveerse en gabinete para uso sobre mesa o bien para montaje en panel. Todos los equipos etan disponibles para modelos monofásicos, bifásicos y trifásicos.

Modelos y potencias

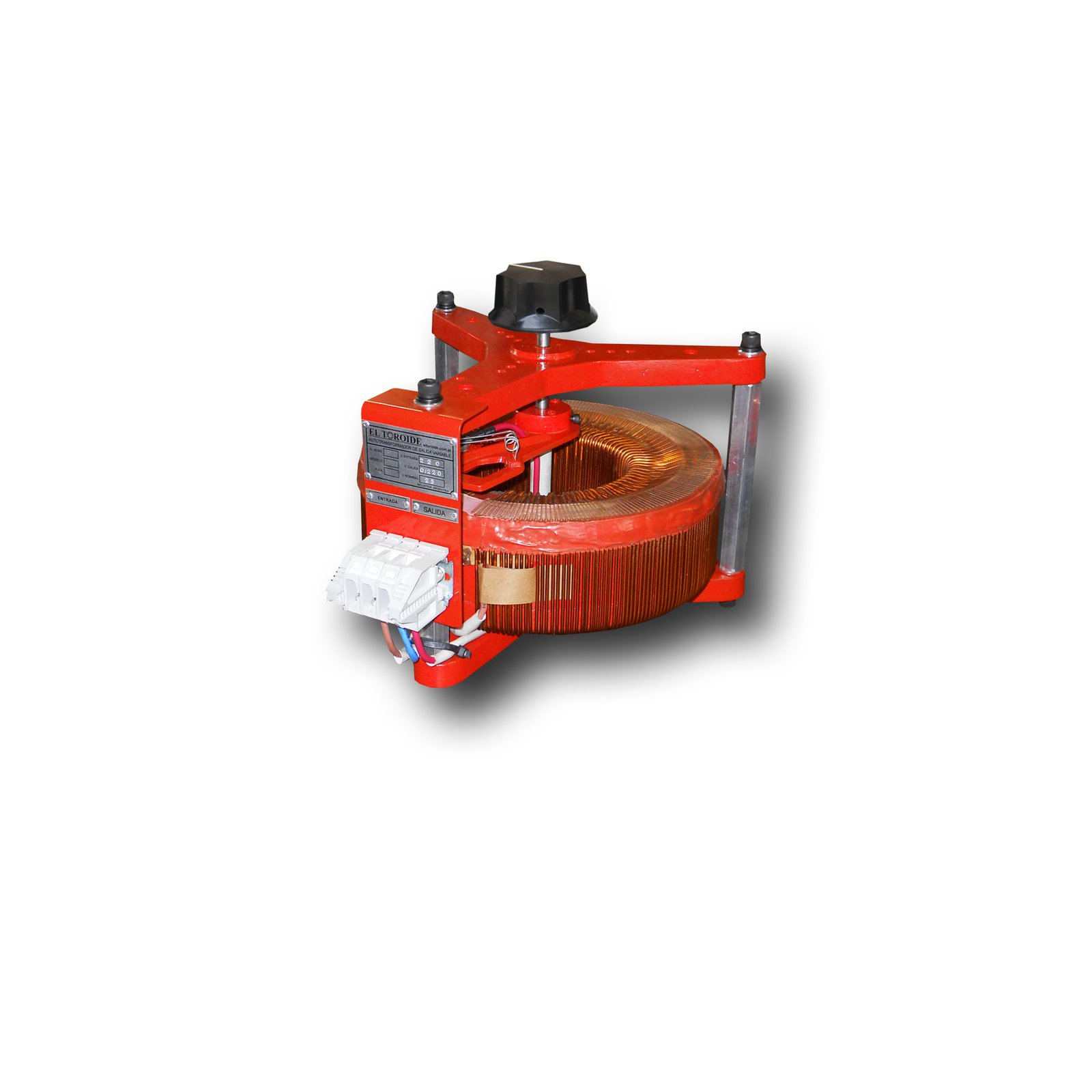

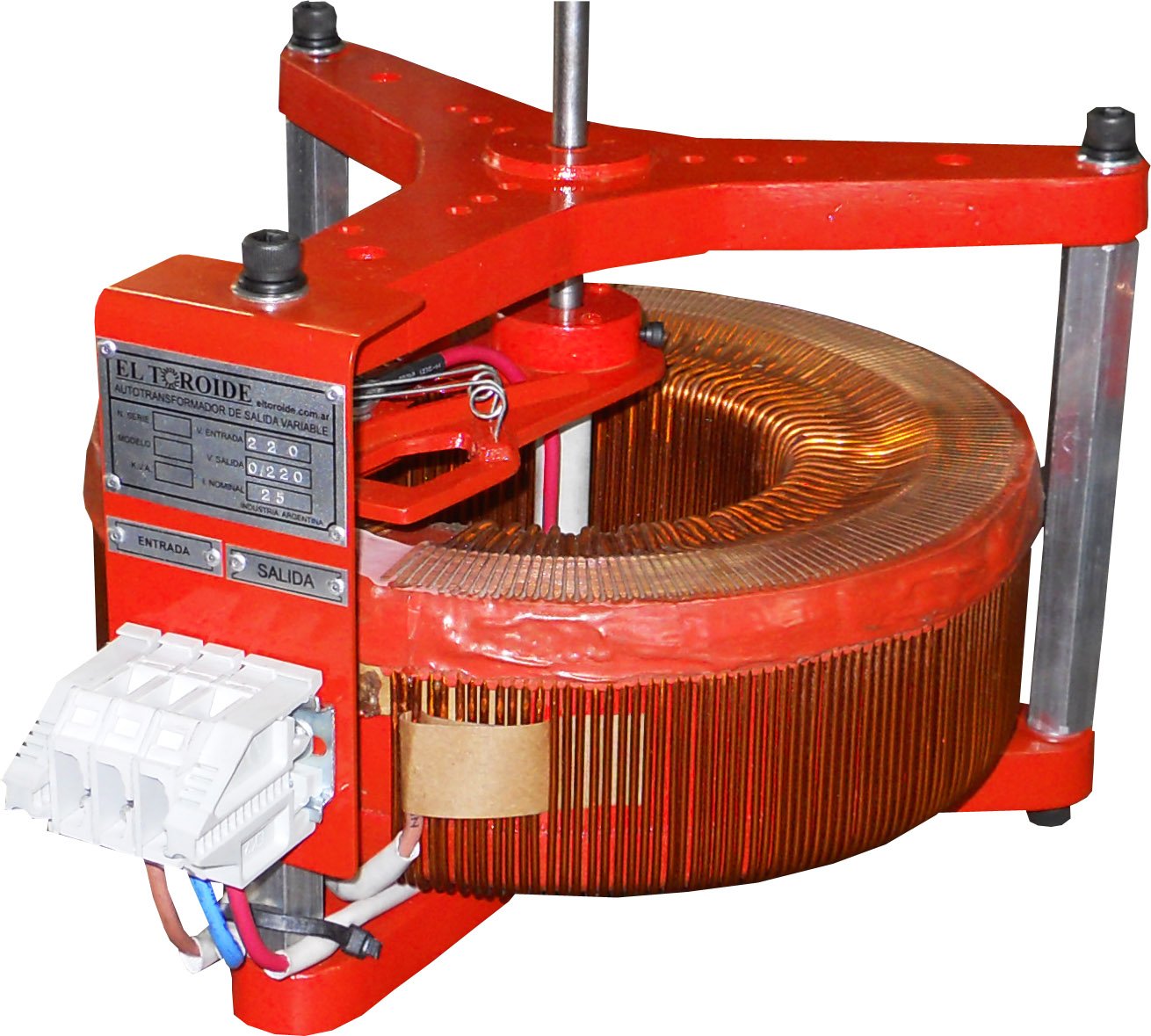

Modelo 18, 25 y 32amp

Modelo 25amp bifásico con servo

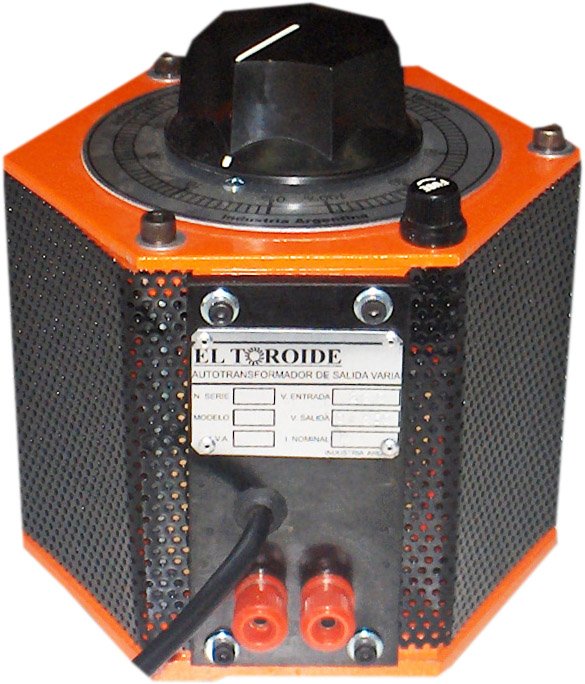

Modelo 2,5amp trifásico

modelo monofásico 100amp con servo motor

Modelo bifásico 100 amp.

Modelo 40 volt

Instrucciones de uso y características técnicas

Tipo de dispositivo: Autotransformador de salida variable. La tensión sobre la salida se toma de una derivación del único bobinado, por lo tanto no provee aislación galvánica respecto de la red de distribución.

E-entrada: 220v
E-salida: 0 - 250v
I.máxima de salida: 1,5 - 2,5 - 4 - 6 - 8 - 10 - 12 - 18 - 25 - 35 - 50 - 70 - 100 amp.
Consumo en vacio: 100 mA

E- Entrada: Tensión de entrada del autotransformador E- Salida: Tensión de salida. Según el modelo puede ajustarse entre 0 y 100% ó ~115% de la tensión de entrada (0- 220 ó 0- 250 v con entrada de 220 v). La resolución depende del modelo pero es siempre mejor que 1 volt. I.máxima de salida: es la corriente máxima de uso continuo en cualquier tensión de salida. Para realizar ensayos de mayor corriente, puede utilizarse hasta el doble de la I.máxima en períodos de no más de 10 segundos. Corriente de vacio: La corriente de vacío indica el estado de funcionamiento del transformador. En condiciones normales no debe superar los 100 mA. Corrientes más elevadas son indicio de mal funcionamiento (núcleo deteriorado por sobrecalentamiento o espiras en cortocircuito).

Dimnesiones en mm A B C
1,5 amp 120 15 100
2,5 amp 160 15 135
4 amp 160 15 140
6 amp 160 15 150
8 amp 175 15 150
10 amp 184 20 160
12 amp 190 20 190
18 amp 350 20 210
25 amp 350 30 240
35 amp 350 30 250
